Broadcomin Time-of-Flight -anturit
Broadcom - Älykäs tunnistaminen innovatiivisella optisella tekniikalla
Broadcomilla on valikoima ainutlaatuisia optisia antureita lääketieteen, teollisuuden, autoteollisuuden, biolääketieteen ja tieteellisen tutkimuksen sovellusten älykkääseen tunnistamiseen.
Tuotevalikoimaan kuuluvat ToF-anturit (Time-of-Flight) etäisyyden ja liikkeen mittaamiseen sekä IR-LEDit valoverhoihin anturisovelluksia varten.
Time-of-Flight 3D-multipikselisensoriperhe etäisyyden ja liikkeen mittaamiseen
Optista etäisyydenmittausta käytetään monipuolisesti teollisissa sovelluksissa. Time-of-Flight -antureita (ToF) on käytetty jo vuosia tehdasautomaation ja tuotannon mittaus- ja valvontatehtävissä. Optiselle etäisyysmittaukselle on tullut uusia käyttötapauksia, jotka edellyttävät tarkkaa 3D-tietoa ja laajaa kantamaa, kuten lennokit tai AMR/AGV.
Monipikselinen etäisyyden- ja liikemittausanturi IC-tekniikka, joka perustuu optiseen Time-of-Flight -periaatteeseen.
- AFBR-S50 on monipikselinen optinen etäisyyden- ja liikemittausanturimoduuli, joka perustuu epäsuoraan Time-of-Flight (ToF) -periaatteeseen.
- Anturit sisältävät integroidun laserlähteen, optisen vastaanotinryhmän ja linssit säteen kollimointia varten.
Ominaisuudet
- Erittäin nopeat, jopa 3 kHz:n mittausnopeudet
- Toiminta jopa 200 kLux
- Multipikselit 3D-liikkeen havaitsemiseen
- Integroitu kalibroitu kellolähde
- Tarkkuusvirhe tyypillisesti alle ± 1 %
- Yksiselitteinen kantama jopa 100 m 2f-tilassa
- Vertailupikseli järjestelmän kunnon seurantaa varten
- Laser luokan 1 silmäturvallinen valmis
Videot
Time-of-Flight -tekniikka
Vaihesiirtymän mittaus
Multipikselisensori
Ympäristön valon vaimentaminen
Broadcom ToF -anturit
AFBR-S50 -anturin edut
- Immuuni ympäristön valolle ja muille optisille signaaleille
- Integroitu laser-valonlähde (850nm/680nm)
- Korkea integrointitaso
- Etäisyysalue 0,01 - 30 m
- Tarkkuus parempi kuin 1 %
- Monipikselivaihtoehto (1-32 pikseliä)
- Toimii hyvin kaikissa pintaolosuhteissa
- Jopa 3 kHz:n kuvataajuus
- Laser luokan 1 (silmäturvallinen valmis)
- Vertailupikseli järjestelmän kunnon seurantaa varten
Käyttökohteet teollisuudessa
- Teollinen anturointi
- Läsnäolon havaitseminen
- Liikkuminen - nopeus/suunta
- Eleiden tunnistaminen HMI:ssä
- Robotiikka - törmäysten välttäminen
- Kameran tarkennus/valvonta
- Kohdistustoiminnot
- Tasotarkastus
- Pysäköintianturi
- lennokit
- AMR/AGV
| TOF-anturit | AFBR-S50MV85G | AFBR-S50LV85D | AFBR-S50MV68B | AFBR-S50MV85I |
|---|---|---|---|---|
| Max. kantama (musta) | Keskitasoinen: 10m | Pitkä: 30m | Keskitasoinen: 10m | Keskipitkä-lyhyt: 5m |
| Applikaatio | Etäisyys ja suunta | Single Spot pitkä kantama | Näkyvä piste | Valvonta |
| Laser-valonlähde | 850nm (IR) | 850nm (IR) | 680nm (red) | 850nm (IR) |
| Resoluutio / Pikseli | 1,55°x1,55° | 1,55°x1,55° | 1,55°x1,55° | 1,55°x1,55° |
| Beam Divergence Tx | 4°x4° | < 2°x2° | < 1°x1° | 13° x 6° |
| 2D Spot Shape | Pyöröliittimet | Pyöröliittimet | Pyöröliittimet | Suorakulmainen |
| Tx-pisteen koko 1 metrin etäisyydellä | 7cm x 7cm | 3,5cm x 3,5cm | 1,75cm x 1,75cm | 23cm x 10,5cm |
| Rx-pisteen koko 1 metrin etäisyydellä | 2,7cm x 2,7cm | 2,7cm x 2,7cm | 2,7cm x 2,7cm | 2,7cm x 2,7cm |
| Näkökenttä | < 12,4°x6,2° | < 1,55°x3,1° | 1,55°x1,55° | 12,4°x6,2° |
| Valaistut pikselit | 7-16 (32) | 1-3 (32) | 1 (32) | 32 |
| Drop in -yhteensopiva | x | x | x | x |
| Paino | 0,76g | 0,76g | 0,76g | 0,76g |

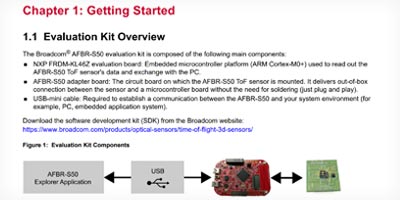

| TOF-anturin arviointisarja | AFBR-S50MV85G-EK | AFBR-S50LV85D-EK | AFBR-S50MV68B-EK | AFBR-S50MV85I-EK |
| Lataa tuotetiedot |  AFBR-S50MV85G-DS105 | AFBR-S50LV85D-EK | AFBR-S50MV68B-EK | AFBR-S50MV85I-EK |
| Osta osat | Osta nytAFBR-S50MV85G / AFBR-S50MV85G-EK | Osta nytAFBR-S50LV85D / AFBR-S50LV85D-EK | Osta nytAFBR-S50MV68B / AFBR-S50MV68B-EK | Osta nytAFBR-S50MV85I / AFBR-S50MV85I-EK |
